i Таблица 7.5Хправочнь.е1Юказателндц.феношистов общего назначения и ударопрочных (приложение к ГОСТ 5689-79)

Норма для марок

Наименование показателя

03-010-02

08-010-72

010-200-07

Коэффициент уплотнения Разрушающее иа-1фяжение при сжатия, МПа (кгс/см ) Разрушающее иа-пряж№Ие 1фи растяжении, МПа (кгс/см ) Относителыюе удлинение 1фи разрыве, % Модуль упругости при изгибе, МПа (кгс/см) Твердость, МПа (кгс/см ) Коэффициент трения

Износ (по стали) мг/ч

Удельная теплоемкость, Дж/ (КГ.К)

[ккал/(кгК)], при 20-30 С Теплощювод-иость,Вт/(м.Ю

2,8 157(1600)

36,8(375)

0,6-0,8

(7,4,8)-ю;

[(750) Ю]

235-255(2400-2500)

46,1-51,0(470-520)

2,0-2,6

5,910 (6010)

245-294(2500-3000) 294(3000) 0,410-0,420 0,330-0,340

1340-1382

(0,32-0,33)

0,21-0,23 (0,18-0,20)

186-196 (1900-2000)

244-33,3 (250-340)

0,6-0,9

(5,9-6,9) Ю [(60-70) Ю]

294(3000)

0,390-0,400

1465-1500

(0,35-0,36) 0,23 (0,20)

У1-301-07 У2-301-07

98 (1000) 29,4(300) 0,4

Не менее 5,9-10 (60-10)

245 (2500)

0,325 -0,335

14-15

1256-1424

(0,30-0,34) 0,21-0,23

Коэффициент (4,6-5,3)10 * линейного теплового расышрения 1/град при 30-150

Температуре- 0,20-10 *

проввдносгь /с

при 20-25 °С

Рабочя темпера- От -50 до -Ц Ю тура, С

(2,3-3,1)-Ю-

0,20-10

(0,18-0,20) (3,0-3,5) -10~*

От-40 до-НЮ

Таблица 7.6. Сщ)авочные показатели для злектроизолнциоиных фенопластов (приложшне к ГОСТ 5689-79) Наименование показателя Норма для марок

Э2-330-02

Коэффициент уплотнения 4,0 Разрушающее натяжение при ежа- 147(1500) тии, МПа (кгс/см )

Разрушающее напряжение прн ра- 29,4-51,9

стяжении МПа (кгс/см ) (300-530)

Относительное удлинение при раз- 0,6-0,7 рыве, %

Модуль упругости при изгибе, (8,1-,6)-ю

МПа(кгс/смЪ [(83-88)10]

w Твердость, МПа (кгс/см ) 294-343

S (3000-3500)

38-361-63

147-167 (1500-1700) 29,4 (300)

1,7-2,3

(6,9-7,8)-Ю [(70-80)-lOl 304-333 (3100-3400)

39-342-73

147 (1500)

29,4 (300)

2.2-24

(8,8-9,8)-Ю [(90-100)-Ю] 363-392 (3700-4000)

310-342-63. 311-342-63

147(1500)

29,4(300)

2,0-2,7

(7,8-8,8)-Ю [(80-90)-Ю] 294 (3000)

Наименование показателя

Э2-330-02

Коэффициент трения 0,450-0,460

Износ (по сталимг/ч

Диэлектрическая проницаемость 7,5 - 9,6 при частоте 50 Гц

Диэлектрическая проницаемость 5,4 при частоте 10 Гц

Удельная теплоемкость, Дж/(кг.К) 1465-1507 [ккал/(кгК)], при 20-30 С (0,35-0,36) Теплопроводность, Вт/м.К 0,21-0,23

[ккал/(м.ч.Ю], при 20-30 С (0,18-0,20) Коэффицнент линейного теплового (4,5-5,3) 10 расширения, 1/град, при 30-150 С

Температуропроводность, м /с,при 0,1810 20-25 °С, о

Рабочая температура, С От-60 до+110

Э8-361-63

0,465 -0,480

5-6,0

4,0-5,0

1040(0,25)

0,22-0,27

(0,19-0,23)

3,810

0,1310

Норма для м&рок

Э9-342-73

0,340-0,365 4-5 8,2-8,9

5,4-5,5

1285 (0,31)

0,42(0,36)

(5,0-7,0) Iff

0,9-10 *

От -50 до И25

Э10-342-63, Э11-342-63

0,340-0,370

2-3 8,0-8,9

5,4-5,5

0,41 (0,35)

2,5-Iff

От-50до-И25

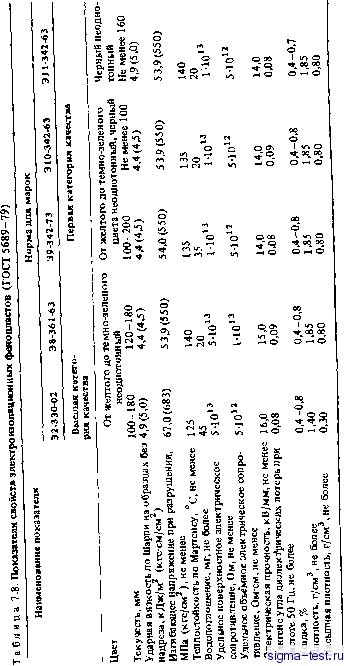

Таблица 7.7. Показатели свойств влагохимостойких фенопластов (ГОСТ 5689-79) Навменованве показателя

Нормы для марок

Вх 1-090-34

BX2-090-69

ВхЗ-090-14 BX4-080-34

Вх5-010-73

Первая категория качества

Цвет

Текучесть, мм

Высшая категория качества

Or желтого до Черный неодно- От темно-зелено- Черный неоднотонный

однотонного 100-190

Ударная вязкость по Шарпи на образцах без 4,4 (4,5) надреза, кДж/м* (кгс-см/см*), не менее

Изгибающее напряжение при разрушении, 5 8,8 (600) МПа (кгс/см ),не менее

Теплостойкость по Мартенсу, °С, не менее 125

Водопогаощение, мг, не более 15

Удельное поверхностное электрическое -сопротивление. Ом, не менее Удельное объемное электрическое сопротивление, Ом-см, не менее

Электрическая прочность, кВ/мм, не менее -

Усадка, % 0,4-0,8

Плотность, г/см, не более 1,60

Та блица 7.9. Показатели свойств специальных безаммиачиых и жаростойких фенопластов (ГОСТ 5689-79)

Наименование показателя

Норма для марок

Cnl-342-02

Сп2-3424)2

Ж2-010-60

Первая категория качества

Высшая категория качества

Цвет

Коричневый или другого цвета неоднотонный

Текучесть, мм 100-200 100-200

Ударная вязкость по Шарпи на 4,9(5,0) 4,9(5,0)

образцах без надреза, кДж/м (кгс-см/см ), не менее

Изгибающее напряжение при 58,8(600) 58,8 (600)

разрушении МПа (кгс/см ), не менее

Теплостойкость по Мартенсу, 130 130

Водопоглощение, мг, не бопее 55 55

Удельное поверхностное элект- 11о -

рическое сопротивление, Ом,.не

менее

Удельное объемное электриче- 5-10 -

ское сопротивление, Ом-см, не менее

Электрическая прочность, 12,5 -

кВ/мм

Усадка, % 0,4-0,8 0,4-0,8

Плотность, г/см , не более 1,40 1,40

Черный неоднотонный 130-200 3,9 (4,0)

53,9(550)

0,2-0,5 1,75
