Окончание табл. 10.20

Окончание табл. 10.2

Наименование растворите- Структурная и ля эмпирическая

формула

Назначение (краткие свойства)

Этилцеллозольв СгНвОСНгООН Растворение мочевиноформальдегад-

(ГОСТ 8313-88) ных олигомеров, карбинопыплх смол,

винифлекса, полиэфирных и эпоксидных ЛКМ. Входит в состав болыпинст-ва смесевых растворителей

Таблица 10.21. Физико-химические свойства растворителей

Наименование раство-Давление Молеку- Темпера-Плотность рителя пар при лярная тура ки- при 20 С,

20 С, масса пения г/см кПа при

101,325 кПа, °С

Показа- Поверх-тель пре- иостное ломле- натяжения ние при 20 °С.

мН/м

Таблица 10.22. Растворители и технологические параметры ЛКМ при нанесении методами окунания и пневматического распыления 5]

Наименование ЛКМ

Окунание

Пневматическое распыление

Рабочая Толщи- Растворители Рабочая Толщи- Растворители вязкость на, мкм вязкость на, мкм

по ВЗ-4 по ВЗ-4

ПРЧ, npi{,

20 С,с, 20 С, с

Глифталевые:

грунтовки 20- 25 15 -20 Уайт-спирит +

сольвент или ксилол (1:1); сольвент, ксилол

20-25 20- 25 Тоже

лаки эмали

25 -30 20-30

17-24 10-20 Уайт-спирит +

сольвент (ксилол, скипидар) (1:1)

20-25 15 -25 Ксилол, скипидар

25 -35 20-30 Сольвент

Наименование ЛКМ

Окуншие

Пневматическое распыление

Рабочая Топпщ- Растворители вязкость на, мкм по ВЗ-4 npit,

20 С,с,

Рабочая Толщи- Растворители вязкость на, мкм по ВЗ-4

ПРП, 20 С, с

Пентафтале-вые;

грунтовки

лаки

эмали

Эпоксидные: грунтовки

20-25 20- 25 Уайтчяшрит, сольвент, ксилол

25 -35 15-30 Тоже

лаки 14-20 20-25 646,648

эмали 16-20 20-30 646,648

Мочевинофор-

мальдегидные:

грунтовки 16-20 15-20 РКБ-1, сольвент, ксилол лаки 22-30 15-20 Тоже

эмали 22-30 20-25

22 -24 20-30 Сольвент, уайт-спирит, ксилол,

ксилол + СОЛЬг

вент (1:1) 20-25 15 -25 Сольвент, ксилол, скипидар

25-32 20-30 Уайт-спирит

14-16 10-20 Этилцелло-зольв+ацетон (4:1)

14-16 20-25 Ксилол + ацетон + этилцеллозольв (4:3:3) Р40

20-25 20-30 646,648,Р40 этилцеллозольв

18-20 15-20

РКБ-1

20- 30 15 -20 Ксилол 22-30 20-25 Сольвент

Примечание. При нанесении кистью ЛКМ на масляной, битумной и другой основах рабочая вязкость должна составлять по В34 свыше 40 с.

Таблица 10.23. Сюстав и характеристика смывок

Наименование смывки

Состав смывки

Компоненты

Содержание % по массе

Пленкообраэователи удаляемых ЛКП

СД(СП) (ТУ 6-10-1088-76)

Диоксолан-1,3 Бензол

Этиловый спирт Ацетон

50 Масляные, фенолфор-30 мальдегидно-масля-10 ные, виниловые 10

Окончание табл. 10.23

Окончание табл. 10.24

Наименование смывки

Состав смьшкн

Компоненты

Содержание % по массе

Пленкообразователи удаляемых ЛКП

АФТ-1 (ТУ 6-10-1202-76)

СП-6 (ТУ 6-10-1526-79)

СП-7 (ТУ 6-10-923-76)

АС-1 (ТУ 6-10-1865-82)

Таблица 10.24. Моющие средства. Область применения, способы и режимы обработки (ГОСТ 9.402-80)

Моющие средства

Концентра- Способ об-ция, кг/м работки

Режим обработки

Теи{рерату- Время, ра, С мин

Стальной прокат, стальное и чугунное литье

КМ-1, КМ-2, КМ-5, МЛ-51, МЛ-51, МЛ-52, МС-6, МС-8, ОС-1, лабомид-203, аэрол, иимол-А

КМ-1, Км-2,КМ.5, МЛ-51, МС-6, лабомид-101, триас-А

15-30 Погружением 50-70

5-15 Распьшением 50-70

5-20

Моющие средства

Концеитр- Способ об-ция, кг/м работки

Режим обработки

Те1црерату- Время, ра, С мин

Алюминий и алюминиевые сплавы

КМЭ-1, КМ-2, КМ-5, МЛ-52, 10-20 Погружением

МС-8, лабомид-203 Омего 1, импульс КМ-2, МЛ-51, лабомид-101, МС-6, КМ-5

Загрунтованные или окрашенные поверхности КМ-2 4-10 Распьшением

30-40 То же 5-15 Распылением

50-60

50-60 40-60

Моноэтаноламин

5-20 Погружением 5-10 Распьшением 5-20 Погружением 0,05-0,5 Распьшением 0,5-3 Погружением

30-60

5-10

5-15 1-5

1-5 5-20

1-5 5-20

1-5 5-20

Таблица 10.25. Растворы для одновременного обезжиривания и травления (ГОСТ 9.402-80)

Серная кислота

Синтанол ДС-10

Кислота орто-фосфорная

Синтанол

Листы, детали, профильный прокат, литье 200-250 60-70 5-12

50-100 2-5

50-60

0,15-0,2

0,5-1

Детали, имеющие сварные швы; литье из чугуна 150-200 70-80 5-15

50-100

2-5 0,5-1

60-70

ОД 5-0,2

Примечание. В числителе приведены данные прн обработке погружением, в знаменателе - прн обработке распылением.

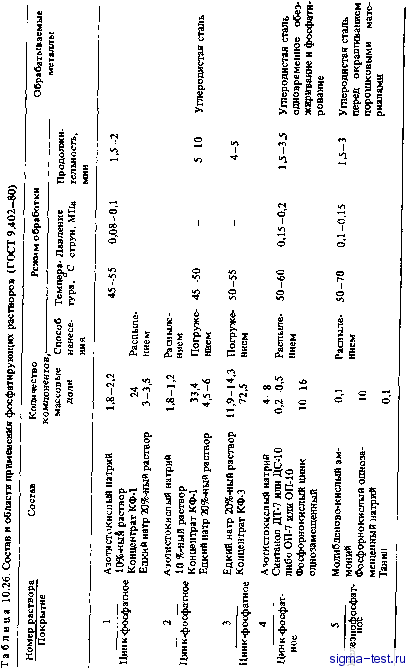

Таблица 11.1.Свойстваасбостальныхлистов (ГОСТ 12856-84)

Наименование показателя

Нормы для марок первой категории качества

Сжимаемость, %, при давлении 35 МПа

Восстанавливаемость, % после снятия давления 35 МПа Увеличение толщины, %, при воздействии:

охлаждающей жидкости

(тосол А 50 %, вода 50 %)

топливной смеси

(70 % нзооктана, 30 % толуола)

марла марки М-6 /10Г1 Увеличение массы, % при воздействии:

охлаждающей жидкости

топливной смеси

Таблица 11.2. Физико-механические свойства асбестового картона (ГОСТ 2850-80)

Наименование показателя.

Нормы для марок

КАОН-1

КАОН-2

Плотность, кг/м Предел прочности при разрыве, МПа (кгс/см ), не менее: в продольном направлении в поперечном направлении Влажность, %, не более Потери массы при прокаливании, %, не более Огнестойкость

1000--1400

1,2(12) 0,6(6)

1000-1400

1,5(15) 0,9(9)

900-1200

2,5(25) 1,5(15) 3

Не должен гореть и обугливаться
