Основные характеристики*

Опрепепевие*

Обозн чен{1 Размерность

Расчетная формула

Микротвер- Отношение приложенной HV *

дость к алмазному иаконечни- --

ку нормальной нагрузки J (.F) к условной площади боковой noBqiXHocTH полученного отпечатка (S)

HV= j =0.189 F/d,ecлиFвH, нHV=,.854F/ecлиF

в кгс

ну= ~ =0,160/;-в н

0= - =i,3i3F/;2 B н

=l,570F/; BKrc H= 12,873F -B кгс

= 0,423F/;3 в

= 4.168F/;3 в кгс

ГОСТ 1497 -84 Методы испытания на растяжение , кроме указашшх в таблице характеристик (О а 5 Ф) содержит расчетные зависимое и методы определения: предела пропорцноналыюсте (о), предела упругости (а7) ,моду упругое (£7, верхнего н нижнего пределов текучести iq а ); предела текучести уовноге (а ) н относного равномерного удлинения (Ор). D 1п 0.02 У

Прн пятикратном отношении длины образщ, к диаметру о1носихелы.ое удлююнне обозначают 5,. при десятикратном d.j . Обозначение 0 j принято по результатам усталостных испытаний на изгиб, Т, - по результатам усталостных испытаний на кручение. Расчетные зависимости для измерения микротвердости определяются профилем используемой алмазной пирамиды-HV - четырехгранная шфамида, - трех1ращ.ая пирамида, - четыреххранная Шфамида с ромбическим основанием, Нл 1 Шфамида с бнщшиндриеским наконяюжом. Обознанения в формулах: F- нормалы,ая на1рузка, приложенная к наконеч у кгс; S - условная площадь боковой поверхности полученного отпечатка, мм / -размер отпечатка, мм; d - средняя арифмети-ческая длин обеих диагоналей квадрата отпечатка. *- т .

Таблица 2.1. Механические

свойства и химический состав чугуна с пластинчатым графитом (ГОСТ 1412-85)

Марка чугуиа

Марка чугуна по СТСЭВ 4560-84

Временное сопротивление при растяжаиии-а , МПв(кгс/мм ), не менее

Химический состав,

Углеро

Кремний

Марган а

Фосфор Сера не более

СЧЮ СЧ15 СЧ20 СЧ25 СЧЗО СЧ35

31110 31115 31120 31125 31130 31135

100 (10) 150 (15) 200 (20) 250 (25) 300 (30) 350 (35)

3,5-3,7 3,5-3,7 3,3-3,5 3,2-3,4 3,0-3,2 2,9-3,0

2,2-2,6 2,0-2.4 1,4-2,4 1,4-2,2 1,3-1,9 1,2-1,5

0,5-0,8 0,5-0,8 0,7-1,0 0,7-1,0 0,7-1,0 0,7-1,1

0.3 0,2 0,2 0,2 0.2 0,2

0,15 0,15 0,15 0,15 0,12 0,12

* Допускается низкое легирование чугуиа различными элементами (хромом, никелем, медыо, фосфором и др.).

Таблица 2.2. Механические свойства и реквммендуемый химический состав чугуна с шаровидным графитом (гост 7293-85)

Марка чугуиа

ВЧ35 ВЧ40 ВЧ45 В 450 ВЧ60 ВЧ70 ВЧ80 ВЧЮО

Марка чугуиа по СТ СЭВ 4S58-84

Временное сопротивление при растяжвнта, МПа(кгс/мм )

Условный предел текучести

МПа(к1/мм)

Относительное ушпдае-ние о, %, ие менее

Твердость НВ

Химический состав,

Углерод** Кремний*

MapraHen

33135 33140 33145 33150 33160 33170 33180

350 (35) 400 (40) 450 (45) 500 (50) 600 (60) 700 (70) 800 (80) 1000 (100)

220 (22) 250 (25) 310 (31) 320 (32) 370 (37) 420 (42) 480 (48) 700 (70)

1,9-2,9 1,9-2,9 1.9-2,9 1,9-2,9 2,4-2,6 2,6-2,9 2,6-2.9 3,0-3,8

0,2-0,6 0,2-0.6 0,3-0,7 0,3-0,7 0,4-0,7 0,4-0,7 0,4-0,7 0,4-0,7

* При толщине стмки отливки до 50 мм. avrvw ппнмесей- <Ьос(Ьооа. серы. xpoMi, меди и никеля

* ГОСТ 7293-85 предусматривает возможность содержания в чугуне примесей, фоьфира, v , f

регламентирует их количества. --------

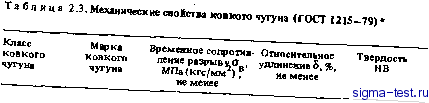

Ферритный (Ф) КЧЗО-6 КЧЗЗ-8 КЧ35-10 КЧ37-12

Перлитный (П) КЧ45.7 КЧ50-5 КЧ56-4 КЧ60-3 КЧ65-3 КЧ70.2 КЧ80-1,5

механскГйТГг / Допускается понижение

фок его действия продлен до 01.01.91 г Реиздан с изменениями в 1988 г..

Наиболее 1ИПЫ чугунов расгространен- вые марки

Изготовляемые детали

Сфые и модифицированные

СЧ15, СЧ20, СЧ25

Впусквые и выпускные трубопроводы двигателей, блоки цилиндров двигателей (ЗИЛ-130, КамАЗ), маховики, нажимные диски сцеплений, блоки цилиндров компрессоров, картеры и крышки картеров коробок передая, мокрые гильзы цилиндров и гильзы двигателей воздушного охлаждения, тормозные барабаны, цилиндры гидротормозов и сцеплений и другие детали

Типы чугунов

Наиболее рас1фостранен-ные марки

Изготовляемые детали

Легирован- По ТУ авто- Монометаллические гильзы цилиндров, клапанные и мало- заводов ные гнезда, гильзы цилиндров двигателя легирован- КамАЗ-740, распределительные валы двигателей ные автомобилей Москвич , поршневые кольца, диски

сцеплений и др.

их ремонте

В последние годы ряд деталей различных марок машин, прежде изготавливавшихся из ковкого угуна или даже лигой стали, начали отпивать из высокопрочного чугуна.

Таблица 2.5. Химический состав и твердость антнфикцнонного чугуна для отливок (ГОСТ 1585-85)

Марка чугуна

Химический состав, %

Твердость

Угаерод Кремний Марганец Хром Никель Титан Медь Другие Фосфор Сера НВ

элемен-

Наэначение

0,2-

0,8--lj6

0,03- 0,2-. -0,10 -0,5

0,15- Небо- 180- Для работы в па--0,40 лее 0,12 -241 ре с закалешшм

или нормализо-0,15- Небо- 180- ванным валом -0,40 лее 0,12 -229

0,15- Небо- 160- Для работы с -0,40 лее 0,12 -190 сырым или закаленным валом

АЧС-4 3,0--3,5

АЧС-5 3,5--4,3

1.4- 0,4--2,2 -0,8

Сурьма Небо- 0,12- 180- Для работы с за, 0,04- лее 030 -0,20 -229 каленным или ,40 нормализован-

ным валом

2,5- 7,5--3,5 -12,5

Алюми- Небо- Небо- 180-

ний лее 0,20 лее 0,05 -290 0,4--0,8

То же в особо нагруженных узлах

АЧС.6 2,2--2,8

3.0- 0,2--4.0 -0.6

Свинец 0,5- Небо- 100- Для работы с 0,5- -1,0 лее 0,12 -120 сырым валом -1>0 пр t до 300 °С

АЧВ-1 2,8--3,5

1,8--2,7

0,6--1,2

АЧВ-2 2,8- 2,2- 0,4--3,5 -2,7 -0.8

Небо- Магний Небо- Небо- 210- Для работы с лее О 7 0 03- лее 0,20 лее 0,03 -260 нормалиэован-лееи u,uj ным или закален-

ным валом при

повышенных окружных скоростях

Магний Небо- Небо- 167- Тожес<ырым

0,03 лее 0,20 лее 0.03 -197 валом

-0,08 .

АЧК-1 23- 0,5- 0,6--3,0 -1,0 -1,2

АЧК-2 2,6--3,0

0,8--13

0,2--0,6

1,0--1,5

Небо- Небо- 187- Для работы с лее 0,20 лее 0,12 -229 термически обработанным валом

Небо- Небо- 167- Для работы с лее 0.25 лее 0.12 -197 сырым валом

П п и м е ч а н и е. В обозначе марки: АЧ - антифрикш.о шй -УГУН. С - ый чугун с штастинчатым графитом, К KOBK.S У с комп графитом, В - высокопрочный чугун с шаровидным храфитом.
