ленты, чем обычно. В связи со значительной длиной привода В-105 допускается одно промежуточное стыкование брони.

Привод В-106 (фиг. 11, ТУ 99-51) показал относительно высокие эксплуатационные качества. Арматура брони

бо(ю±т-

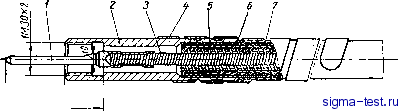

Фиг. 9. Комплектный силовой привод В-105:

I и 6 - наконечннкн; 2 а 5 - арматура брони в сборе; 3 - броня; 4 -

гибкий вал.

подшипников не имеет. Конструкция привода отличается простотой.

Привод машинки для стрижки овец существует в нескольких модификациях, одна из которых показана

Фиг. 10. Арматура с опорами качения для привода с валом диаметром 40 мм:

I - шпиндель; 2 - корпус арматуры; 3 - наконечник вала; 4 - муфта брони; S - подшипник № 207; 6 - дистанционная втулка; 7 - винт.

на фиг. 12.- Особенностью этой конструкции является байонетное крепление арматуры брони к машинке для стрижки и неподвижным деталям приводного агрегата. Арматура брони крепится к броне осаживанием, для чего внутрь брони в месте осаживания предварительно вводят металлическую втулку.

.. >

to а.

0 с ta

с о

s avo

4 9-

с £

5 я о г

&

©

s h о i ч

я i i<: я я о о = я :f ь- о x CL.o x ..а.2> я t;>o

о I

&о1 2

л о м д \о

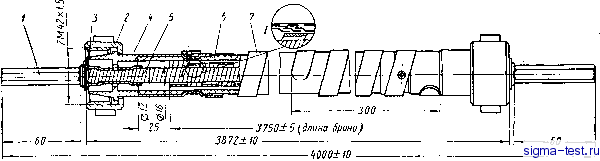

Фиг. 13. Комплектный силовой привод ВГ-2 (В-107):

I - наконечник; 2 - гайка; 3 - кольцо; 4 - арматура брони; 5 - гнбкнй вал; 6 - броня; 7 - усилительная

спираль.

Фиг. 14. Соединительная муфта привода ВГ-2 отбойного молотка для угольной промышленности:

/ - хвостовики для навинчивания арматуры; 2 - корпус муфты; 3 - втулка для введения наконечников валов.

-35-45-J54 --ЗОшйН

-З600.,д-

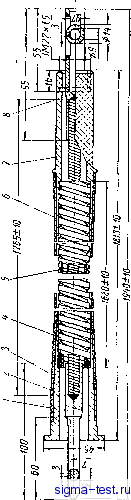

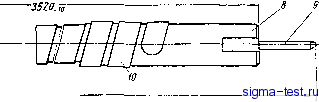

Фяг. 15. Комплектный силовой привод В-ПО:

1 в 9 - наконечннкн вала; 2 и 8 - арматура (муфты) брони; 3 - гибкий вал; 4и 10 - усилительные пружины; 5 - внутренняя спираль брони; 5 - оплетка; 7 - вулканизированная резина с кордными

прослойками.

g §

Двигатель подвешивается. Рабочее положение вала вертикальное, что облегчает манипулирование машинкой для стрижки, облегчает условия работы вала, увеличивает его долговечность.

Привод ВГ-2 (фиг. 13) разработан во Всесоюзном, институте угольной промышленности (ВУГИ). Наконечники

Фиг. 16. Наконечник со скользящим концом типа рыбий XBOcTxi для валов диаметром 12 мм.

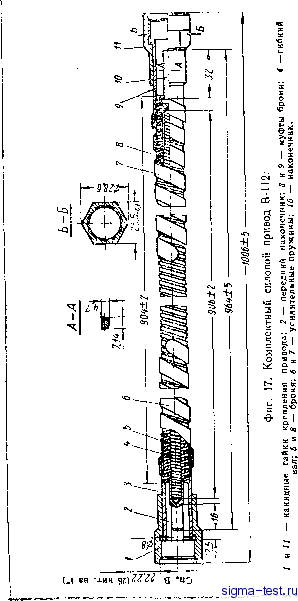

вала шестигранные, крепятся осаживанием; вал приближается по конструкции к валам типа В2. Арматура брони не является подшипником. Точный и надежный монтаж арматуры брони обеспечивается конической посадочной поверхностью и накидной гайкой. Конструкция брони мало отличается от конструкции брони РТ (БЗ), но вместо внутренней спирали из плющеной проволоки поставлена ленточная спираль. Для получения привода любой длины предусмотрены весьма удобные соединительные муфты (фиг. 14) на опорах качения.
