вместо применявшейся раньше брони Б2-0-Р, что облегчило привод примерно на 2 /сГ и сделало его более гибким.

Наконечник со скользящим концом типа рыбий хвост является лучшим наконечником для приводов, в которых возможны большие относительные продольные деформации вала и брони. На фиг. 16 показан наконечник со скользящим концом рыбий хвост для вала диаметром 12 мм, наиболее распространенного в силовых передачах средней мощности.

Вспомогательный станочный привод В-112 (фиг. 17), изготовляемый по ТУ 160-58, благодаря сочетанию высоких качеств вала ВЗ-8 (см. табл. 10), брони БДП-С1 (см. табл. 25) и надежной арматуры отличается надежностью и долговечностью. Двухпроволочная броня БДП-С1 для привода В-112 показана на фиг. 18 и в табл. 24.

Привод зубоврачебных бормашинок изготовляется в соответствии с ГОСТом 2789-59.

34. Комплектные силовые передачи

Продолжение табл. 34

Фнг. 18. Двухпроволочная броня (тип БДП-С1) для привода В-112.

Продолжение табл. 34

В эксплуатации имеются еще и другие типы комплектных силовых приводов отечественного или иностранного производства, обладающие специфическими конструктивными особенностями. Эти конструктивные особенности могут быть использованы при создании новых приводов.

Привод сверлильного шпинделя 30-шпиндельного сверлильного станка для сверления мелких отверстий в стрингерах, лонжеронах и других длинных деталях, показан на фиг. 19. Передача вращения от электродвигателя на три- шпиндельных блока (по 10 шпинделей в каждом) производится клиновыми ремнями. От шпиндельных блоков шпинделям вращение передается гибкими валами В1-6. Конструкция сменной плиты 14 обеспечивает расположение шпцнделей 16 в один и несколько рядов в шахматном порядке при минимальном межосевом расстоянии между соседними шпинделями 18 мм.

Наконечники / и 7 вала 5 жестко закреплены на приводном валу шпиндельного блока и на шпинделе 16. Арматура брони не является подшипником для наконечников.

Сверлильный шпиндель 16 установлен в регулируемых радиально-упорных шарикоподшипниках. Затяжка подшипников производится гайками 8. Использованы малогабаритные бессепараторные подшипники без наружного и внутреннего колец. Функции внутреннего кольца подшипника выполняют сверлильный шпиндель 16

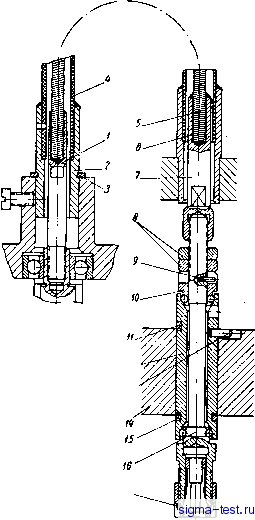

Фиг. 19. Привод шпинделя 30-шпин-дельного сверлильного

станка:

/ и 7 - наконечники гибкого вала; 2 н 6 - арматура брони; 3,

11 н 15 - стопорные кольца; 4 - броня; 5 - гибкий аал; 8 - гайки; 9 н 13 - фиксирующие штифты; 10 - втулка;

12 - корпус саерлиль-ного шпинделя; И - сменная направляющая f?. Плита; 16 - шпиндель; IT - цанговый патрон.

Примечание. Ось ведущего конца вала и наконечника / горизонтальна.

И втулка J0. Функции наружного кольца шарикоподшипника выполняются корпусом J2 сверлильного шпинделя, закрепляемым в направляющей плите 14 станка.

Комплектный силовой привод с малогабаритными радиально-упорными шарикоподшипниками, показанный на фиг. 20, применяется как универсальный привод для механизированного инструмента. Внутренние кольца шарикоподшипников насажены на хвостовики муфт 2 и 16 приводного и рабочего агрегатов и зафиксированы от угловых смещений. Регулировка подшипников по мере

8 6 7 Ю 9 ff 12 13 14

16 17

Фиг. 20. Комплектный силовой привод с малогабаритными радиально-упорными шарикоподшипниками:

/ и /7 - стопорные винты; 2 а 16 - муфты; 3 и 7 - гайки специальные; 4 я 6 - внешние обоймы подшипников; 5 и 15 - корпусы; 8 - шпонка поперечная: 9 - муфта, соединяющая корпус с арматурой брони; W - наконечник вала; 11 а 14 - арматура брони; 12 - гибкий вал; 13 - броня.

их износа производится гайками 5 и 7. Сохранность смазки обеспечивается уплотняющими кольцами и гайками 5 и 7. В расточки хвостовиков муфт 2 и 16 вводятся наконечники со скользящим концом типа рыбий хвост . Муфты 2 и 16 фиксируются на валах приводного и рабочего агрегатов винтами 1 и 17.

Основной особенностью конструкции привода шпинделя шлифовального станка для зачистки крупных отливок (фиг. 21) является эластичная правая опора шпинделя 2, установленная в тонкостенном консольном корпусе. Между эластичной опорой и подшипником, жестко установленным в корпсе 3, введен отрезок гибкого вала, допускающий поперечные смещения эластичной опоры и шпинделя 2 шлифовального круга, способствующий смягчению толчков нагрузки и гашению вибраций привода. Левая передвил{ная опора шпинделя установлена в двух шарикоподшипниках, закрепленных во втулке, перемешающейся внутри корпуса 1. Опора отводится влево при помощи кнопочного штифта. В рабочем положении опора фиксируется пружиной.

Привод с зубчатой передачей и дополнительным универсальным шарниром (фиг. 22) применяется как привод вспомогательного, а иногда и главного движения различных машин и механизмов и как привод отбора мощности к домкрату, лебедке и т. п.

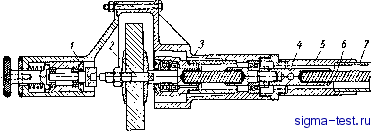

Фиг. 21. Привод шпинделя шлифовального станка для зачистки крупных отливок:

/ - съемная часть корпуса с левой опорой шпинделя; 2 - шпиндель; 3 - корпус с эластичной опорой шпинделя; 4 - наконечник гибкого вала; 5 - арматура брони; 6 - гибкий вал; 7 - броня.

Конструкция привода отличается следующими особенностями:

а) введением в конструкцию зубчатой передачи 1 для уменьшения момента, передаваемого валом 8; 1% б) введением в силовую цепь универсального шарнира 13 для уменьшения изгиба вала и облегчения условий его работы;

в) креплением брони в арматуре 6 при помощи клеммо-вого зажима, значительно облегчающего демонтаж и монтаж.

В арматуре привода применены опоры скольжения.

В приводе инструментальной головки универсального электрифицированного инструмента (фиг. 23) опорами шпинделя 3 являются два радиальных или радиально-упор-ных подшипника, регулируемых при помощи гаек, навинчиваемых на шпиндель 3. Кожух 2 увеличивает поверхность захвата инструментальной головки рукой рабочего, повышает безопасность, а также точность манипулирования инструментом.

В приводе режущего диска автомата для расправки и резки медной сетки фильтра (фиг. 24) конструкция обоих
